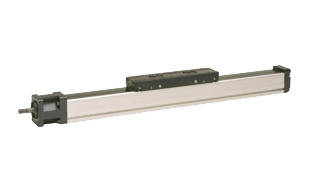

WV直線模組>>特性
硬化的滾道襯套
負載不基于外部導向裝置
集中脂潤滑
需要配備外部導向裝置
雙滾珠螺母
自動調節的塑料防塵帶
| 規格/軸的尺寸 | WV60 | WV80 | WV120 |
| 截面尺寸（寬x高）: mm | 60 x 60 | 80 x 80 | 120 x 120 |
| 絲杠類型 | 滾珠絲杠，雙螺母 | 滾珠絲杠，雙螺母 | 滾珠絲杠，雙螺母 |
| 最大行程長度: mm | 絲杠導程為 5, 20 mm: 11000 絲杠導程為 50 mm: 5000 | 絲杠導程為 5, 10, 20 mm: 1100 絲杠導程為 50 mm: 5000 | 絲杠導程為 5, 10, 20 mm: 1100 絲杠導程為 40 mm: 5000 |
| 最大直線速度: m/s | 2.5 | 2.5 | 2 |
| 最大加速度: m/s | 20 | 20 | 20 |
| 重復精度: ± mm | 0.01 | 0.01 | 0.01 |
| 最大輸入速度: RPM | 3000 | 3000 | 3000 |
| 工作溫度: °C | 0 to 80 | 0 to 80 | 0 to 80 |
| 最大動態負載 (Fx): N | 4000 | 5000 | 絲杠導程為 5, 10, 20 mm: 12000 絲杠導程為 40 mm: 8000 |
| 最大動態負載 (Fy): N | 0 | 0 | 0 |
| 最大動態負載 (Fz): N | 0 | 0 | 0 |
| 最大動態力矩 (Mx): Nm | 0 | 0 | 0 |
| 最大動態力矩 (My): Nm | 0 | 0 | 0 |
| 最大動態力矩 (Mz): Nm | 0 | 0 | 0 |
| 最大驅動軸力 (Frd): N | 500 | 700 | 1000 |
| 最大驅動軸力矩 (Mta): Nm | 35 | 55 | 80 |
| 絲杠直徑: mm | 20 | 25 | 32 |
| 絲杠導程: mm | 5, 20, 50 | 5, 10, 20, 50 | 5, 10, 20, 40 |
| 重量: kg 零行程單元重量 每100mm行程的重量 每個滑架的重量 | 4.72 0.55 1.42 | 7.95 0.99 2.25 | 18.10 1.94 4.75 |
